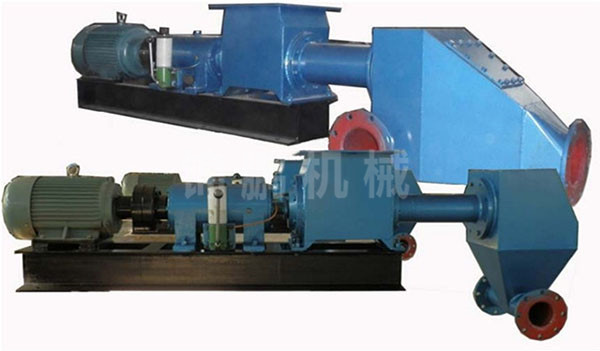

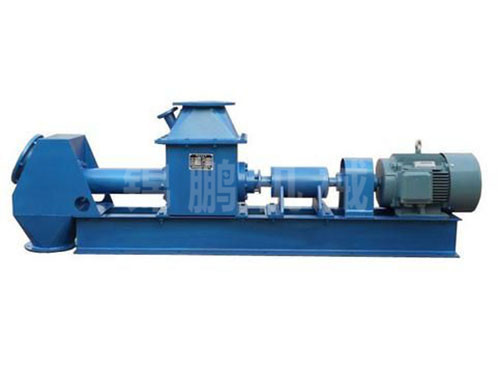

螺旋给料气力输送泵
螺旋给料气力输送泵
一、概述：
LGB系列螺旋给料气力输送泵，是以罗茨风机为动力气源的低压输送设备。与空压机为动力气源的气力输送设备相比较可节能40%以上,该设备由于采用变距螺旋、锁气套筒及重力阀板设计,锁气性能好, 适合较大产量及较远输送距离；设备具有体积小,安装高度低, 运行可靠等特点，适合磨削性较低的粉粒物料输送。因材质硬度极限原因，不宜输送磨削性较强和硬度较高的粉粒物料,否则将大大影响设备使用寿命。
二、性能特点：
1、关键部件如变距螺旋、锁气套筒均采用特殊耐磨材料加工而成,。
2、进料箱主轴端密封, 采用独特的迷宫槽设计与可调式优质密封填料相结合。大大提高了泵体的耐磨和密封性能,增强了设备的耐用性。
3、安装高度低, 适合单点排料及连续输送工况要求。
三、适用物料：
粉煤灰、煤粉、水泥、石灰石、氧化铝、石油焦、钛白粉、次氧化锌、棉粕、白云石、PVC塑料粉、石墨粉、电解石、铝土、球状粘土、萤石粉、石英砂、碳酸钙、炭黑、重晶石、矾土、硼砂、咖啡豆（已焙烧）、小麦、玉米粉、面粉、硫酸锌、长石、农药母粉、锯木粉、玻璃炉料、石膏、氧化铁、煤矸石、氧化铅、煤粉、碎玻璃、铸造型砂、洗衣服、纯碱、食盐、苏打粉、细砂石、芒硝、硫磺、糖（晶体）、电石、锌粉、饲料母粉、二氧化钛、滑石粉、镍粉、塑粉等众多粉粒物料。
四、工作原理：
LGB系列螺旋气力输送泵, 粉体从卸料口进入螺旋输送泵, 在变距螺旋的挤压和强力推动下, 粉体均匀进入流化室, 由于射流及压差作用, 使粉体以悬浮流快速进入输送管道, 输送至受料仓内, 空气仓顶料气分离器过滤后排入大气,粉体在重力作用下落入受料仓内,完成粉体输送。
示意图：
五、性能参数：
1.变距锁气螺旋转速960转/分
2.输送距离≤600 m
3.垂直爬高30m
4.粉体比重≤ 2.0 t/ m3
5.粉体细度≥20目
6.含水率≤3%
7.粉体最高瞬时温度≤250℃
六、设备技术参数：
| 设备型号 | DLB2-80 | DLB5-100 | DLB10-125 | DLB20-150 | DLB30-200 | DLB40-250 | DLB60-300 |
| 输送能力 (t/h) | 1.5-2.0 | 4.0-5.0 | 8.0-10 | 17-20 | 25-30 | 35-40 | 55 |
| 匹配风量(m3/min) | 4-6 | 8-12 | 11-16 | 16-23 | 23-35 | 35-45 | 50-75 |
| 进气/出料管道 | DN50/65-80 | DN80/80-125 | DN125/100-150 | DN150/125-175 | DN150/150-200 | DN200/200-250 | DN250/250-300 |
| 管内流速(m/s) | 16一22 | ||||||
| 运行压力(kpa) | ≤120 | ||||||
| 泵体材质 | 特种耐磨材料 铸铁 铸钢 不锈钢 Q235 | ||||||
| 设备功率(kw) | 5.5 | 5.5-7.5 | 7.5-11 | 11月15日 | 18.5-22 | 22-37 | 37-55 |
| 设备重量(kg) | 850 | 1050 | 1050 | 1350 | 1550 | 2000 | 2400 |
