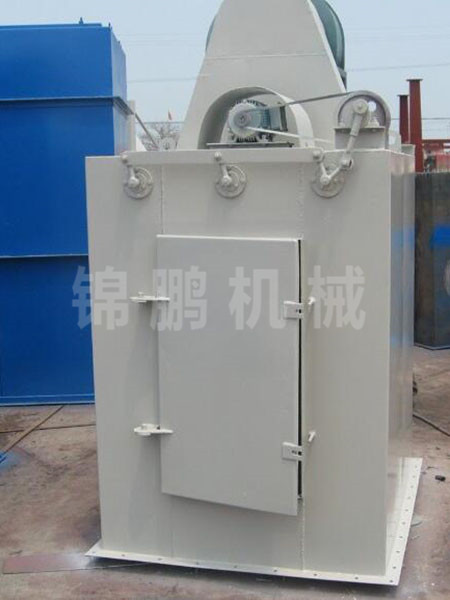

UF型单机布袋除尘器

    一、概述：

    单机除尘器（单机袋式除尘、单机布袋除尘器）是专为水泥厂库顶，库底。皮带输送及局部尘源除尘而设计的。也可以用于其它行业的局部尘源除尘用。具有体积小处理风量大，结构紧凑，使用方便可靠等优点。
　　单机除尘器就是接上风管、电源就能运行的收尘器，这种收尘器的体积小，无需人工操作，风量为1000-6000m3/h，过滤风速如采用740滤布为1.2―1.8m/min，如采用涤纶滤料为2.0-2.8m/min。
    二、结构性能
　　单机除尘器是一种体积小，除尘效率高的空气净化设备。适合各种独立的产尘点，灵活方便，就地集尘，就地处理，能有效地保证空气的洁净度。基本结构由除尘箱体，离心风机，滤袋（滤筒），集尘器及微电脑控制器等组成，粉尘由风机负压通过吸尘管道吸入除尘器箱体内部，利用重力与上行气流，首先粗颗粒粉尘被过滤器初滤而直接降至集尘器，微粒粉尘由过滤器捕集在外表面，洁净气体经过滤器滤芯过滤分解净化后流入洁净室，从而由风机从出风口排出。整个除尘过滤过程是一个重力、惯性力、碰撞、静电吸附、筛滤等综合效应的结果。
    单机除尘器可广泛应用于医药行业及生物、化工、食品、电子，机械五金，铸造，陶瓷，装卸，矿山，冶金等其它行业的就地除尘。对一般比重小的、细微的金属切屑，铸造用砂的粉尘、水泥、石膏粉、炭粉、胶木粉、塑料粉等在一定范围内也均有良好的除尘效果，除尘效率大于百分之九十九点五。
    三、工作原理
    含尘气体由进气口进入灰斗，或储灰箱通过花板孔或直接通过花板孔三种方式进入滤袋。
含尘气体经滤袋过滤变为净气，进入箱体，再通过箱体上部排气口，由风机排走。粉尘积附在滤袋内表面，且不断增加，使袋收尘器的阻力不断上升，当阻力上升到1200-1600Pa时，需对滤袋进行清灰再生，清灰时，首先关闭顶上风机，启动振打电机，振打电机上偏心作用，带动连杆，使振打轴左右来回转动，滤袋就呈波纹状态，使粉尘掉下，卸出。待清灰完即停止振打，重新启动风机，使袋收尘器重新开始工作。上述动作是通过控制仪来自动控制完成的。
    四、收尘器构造
    基本结构主要有以下部分组成：
    1．箱体：包括壳体、滤袋、检修门、花板；
    2．出风系统：包括风机、风机配用电机及传动；
    3．振打机构：包括振打减速电机、拨杆、连杆、振打轴等；
    4．进气和排灰部分，可分为三种：
    （1）UF（STD）型下接灰斗，主要用于库底及输送设备的扬尘点。
    （2）UF（FM）型下部为敞开式，花板法兰直接座在库、仓排气口，排气直接通过花板孔进入滤袋。清灰时粉尘直接从花板孔卸出进入库、仓等。
    （3）UF（FB）型带有储灰箱，主要用于浓度不高的通风口气体净化。
