电磁除铁器和金属探测仪在皮带运输机上的应用
电磁除铁器和金属探测仪在皮带运输机上的应用
电磁除铁器实质上是一种直流电磁铁 , 其励磁线圈在通电过程中产生强磁场 , 利用磁场对铁磁性 物质具有的吸引力 , 将铁件从原料中分选出来的设备。
且磁场对铁磁物质的吸引力 (F) 要大于阻止磁 性颗粒被分离出去的合力 (Fc) , Fc 也叫竞争力 , 它包括铁磁性颗粒的重力、离心力、惯性力和流体阻力 等。

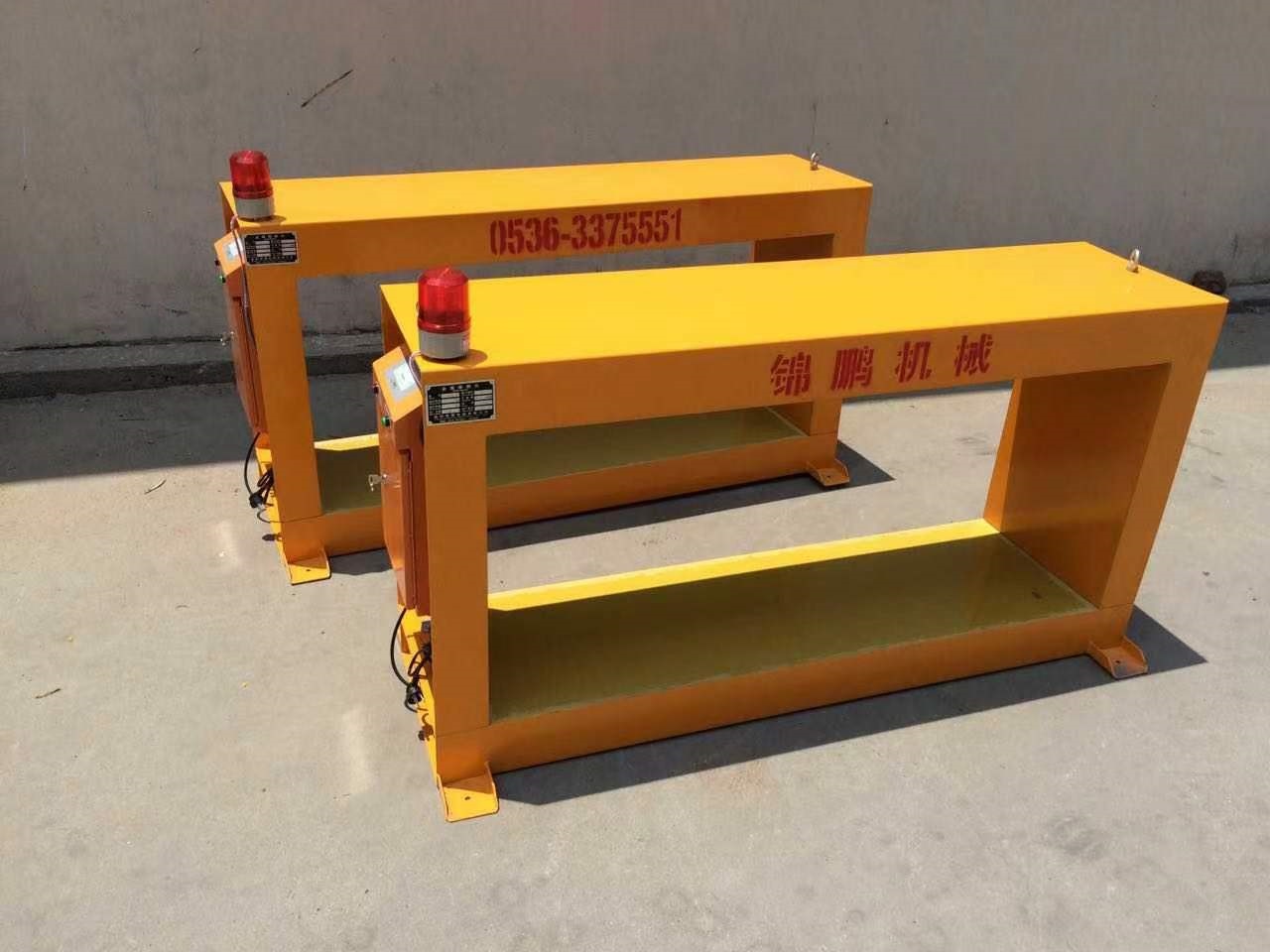

实用的除铁器应具备以下三个条件 : (1) 足够强的磁场源 (F > Fc) ; (2) 足够的接触面积 , 保证吸收铁件的机会 ; (3) 及时有效地分离已吸到的铁磁杂质 , 电磁铁的消磁也是有效除铁的关键。当有金属物件通过第一个金属探测器的感应线圈时 , 在交变电磁 场的作用下 , 金属物体良导电性而产生较大的涡流损 耗 , 使振荡器的振幅降低 , 而被检测。此时金属探测器 发出信号给程序柜 , 经延时 6s 后电磁开始工作 , 而此时 带式运输机上的金属物件刚好到达电磁除铁器下方 , 除铁器将磁性金属物件吸起 , 约 3s 后除铁器上的电动 小车将除铁器带到物料回收箱 , 电磁铁消磁将金属件 放下 , 再以电动小车将除铁器带回到皮带的上方。如 果电磁除铁器去释放铁的过程中又接到金属探测器发 出的信号 , 将立既带励返回皮带上方 , 等待下一个金属 物件吸到了之后 , 再去释放金属物件。但是在矿石中 间有时也会夹杂着非磁性金属物件 ( 如锰钢 ) , 而这时 金属探测器虽然还能探测到此非磁性金属物件 , 除铁 器却不能将它除去。因此设计了第二个金属探测器 , 安装在除铁器后面的 5m 处 , 当第二个金属探测器检测 到金属时 , 经过时间继电器延时皮带运输机停止 , 操作 人员到设定的位置捡拾非磁性金属 , 放入回收箱中。
电磁除铁器的电气控制原理及参数调整 (1) 电磁铁本身采用三相 380V 交流电源 , 而控 制回路则使用经过变压器降压后整流滤波的 110V 直流电源 , 控制回路共使用 6 个 JS7 系列时间继电 器分别为探测器检测信号延时、吸料延时、小车左行 延时、放料延时、小车右行延时和断电延时 ; 信号回 路设置了除铁器工作、吸料、左行、放料、右行和皮带 停止等信号指示.
