调速皮带秤
时间：2016-08-20 15:57:51

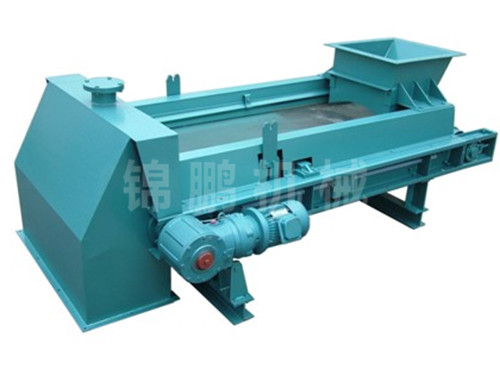

变频调速定量给料秤
一．概述：
TDG系列变频调速定量给料秤是我公司技术人员在吸收国内外同类产品技术优点的基础上，依据多年的现场实践经验和用户反馈信息，新开发的一种改进新型调速秤。性价比优于进口设备。该秤广泛应用在水泥、矿山、冶金、煤焦、化肥、电厂、烧结厂、烟草等行业。

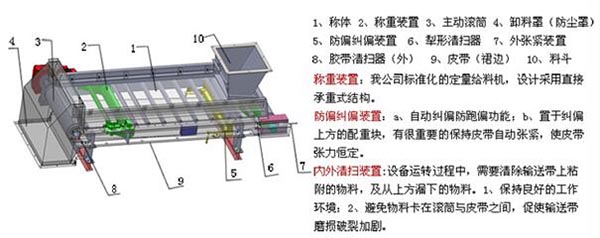

二、主要组成：
三、工作原理：
变频器收到主机发送的控制指令后，驱动与称体主轴相连的专用减速机，从而使皮带转动，将物料直接拉出，通过计量段，其重力由称量架作用到力平行测量系统，进行放大处理后，输送到计算机，计算机自行运算处理与给定值相比较得到差值，来调态变频器的输出，控制皮带的转速，使经过皮带上的物料量锁定在设定的目标值上，达到定量给料的目的。
四、技术特点：
1.采用双计量托辊，相对计量段加长，计量精度提高，优于±0.5％。
2.测力传感器选用高精度以不锈钢材料为弹性体的拉压传感器，精度高，漂移小，重复性好，过负载能力强，能够长期可靠的连续运行。
3.秤体框架采用钢板折弯成型，即结实牢固又美观大方，拆装方便，容易更换皮带。
4.使用裙边皮带、装有皮带自动涨紧、自动纠偏装置。
5.电机减速机采用申克秤专用减速机，直联结构，简洁可靠，使用寿命长。
6.本系统可以单台单路设备使用．又可多台多路或一机16 路进行配料控制。可通过RS一485串口与上层微机联结，实现DCS集散控制。
五、主要技术参数：
| 规格型号 | 带宽 mm | 送料距离 | 流量范围 m/h |
| TDG-500 | 500 | 2000-4000 | 0.05-6 |
| TDG-650 | 650 | 2000-4000 | 0.05-10 |
| TDG-800 | 800 | 2000-4000 | 2-30 |
| TDG-1000 | 1000 | 2000-4000 | 5-100 |
| TDG-1200 | 1200 | 2000-4000 | 10-200 |
| TDG-1400 | 1400 | 2000-4000 | 30-300 |
| TDG-1600 | 1600 | 2000-4000 | 50-500 |
| TDG-1800 | 1800 | 2000-4000 | 100-1000 |
