电 子 皮 带 秤

一、概述：

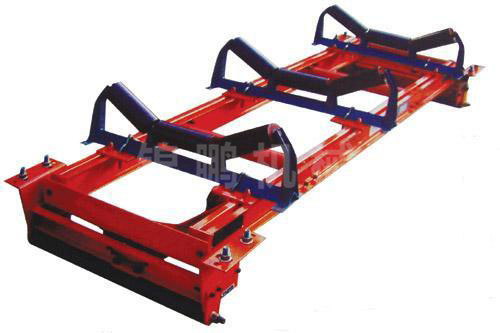

        ICS系列电子皮带秤是在皮带输送机上对散状物料进行连续计量的理想设备， 具有结构简单、 称量准确、 使用稳定、 操作方便、 维护量小等优点，不仅适用于常规环境，而且适用于酸、碱、盐及大气腐蚀等环境，广泛应用于建材、冶金、电力、化工、煤炭、矿山、港口等行业的输送过程计量。可根据现场安装空间和皮带机速度分为单托辊、双托辊、三托辊和四托辊结构。

二、工作原理：

        在皮带秤上有一个称重传感器装在称重桥架上，工作时，将检测到皮带上的物料重量送入称重仪表，同时由测速传感器皮带输送机的速度信号也送入称重仪表，仪表将速度信号与称重信号进行积分处理，得到瞬时流量及累计量。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。

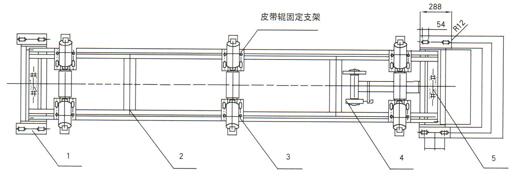

        主要组成：

        1.称重架  2.称重桥  3.托辊架   4.测速机构及测速传感器   5.称重传感器

四、系统功能：

        1、专用工业级控制微处理器,超强抗静电、抗干扰，确保系统运行稳定,可靠。

        2、EEROM保护参数，数据及产量可保存十年以上不会丢失。

        3、采用低温漂、低噪声放大芯片, 确保信号稳定。

        4、二路模拟量输入，三路模拟量输出，。模拟量输入：最大131072个数字。

        模拟量输出：二路0～5V，一路4～20mA输出。

        5、仪表具有运行自动校零、报警自动延时停机功能。

        6、仪表计量精度优于0.05%，系统精度与秤体有关，约1‰左右。

        7、速度为脉冲输入（可选择为速度传感器提供12V电源）。

        8、可选择本地、远程及485控制启动、停机。

        9、0～10mA、0～20mA或4～20mA 外部设定量输入。

        10、0～10mA、0～20mA或4～20mA 当前流量输出。

        11、所有开关量输入、输出全光电隔离。

        12、传感器供电5V，电流150 mA。

        13、继电器输出信号：运行、备妥、报警、上限报警、下限报警和吨累计产量。

        14、仪表具有2级放大功能：一级硬件放大，二级程控放大。

        15、RS-485通讯接口，采用自定协议或MODBUS通信协议，方便与PLC及其它设备联网。

        16、主机CPU、AD、DA电源相互独立，确保输入输出互不扰。

五：技术指标

        1、供电电源:AC220V±10％       20W   50HZ

        2、AD转换输入0--2.0V    对应数字0-65535

        3、传感器供电5V , 传感器灵敏度最大2mV／V。

        4、模拟量控制输出:0-5V.

        5、模拟量输出:       2路 0-5V直流输出1路0-20mA 直流输出

        6、外部设定量输入：4～20Ma  (0～20mA或0～10mA )

        7、当前流量输出：  4～20mA （0～20mA或0～10mA ）

        8、脉冲速度输入：  0-5000HZ

        9、环境温度：     0～45℃。

        10、RS-485 通讯接口,通讯距离1200米 。

        11、仪表可组网系统,组网仪表数量32台。

        12、流量、设定量单位：公斤/分或 吨/小时 ；累计量单位为吨。

六、主要技术参数：
