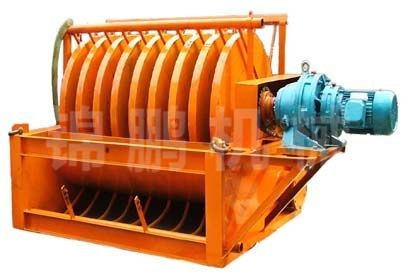

VK系列尾矿回收机
一、概述:
矿石提铁从矿石开采到精矿粉产出是一项能耗、机械损耗、劳动力大的作业过程，随着资源减少、各项生产成本提高对铁粉回收率越来越重视，近年来国内磁铁矿尾矿回收机一般两种形式：筒式磁选机和盘式磁选机，而尾矿的特点是品味低、量大。筒式磁选机有效磁表面小，其回收率比盘式磁选机低很多，因此应用最多的是盘式磁铁机。

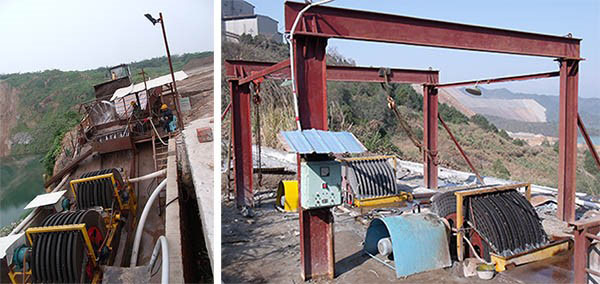

我厂技术人员在东北大学老师及各地选矿专家帮助下采用聚磁技术、移动磁场技术组成较为复杂的复合磁系，成功研制出新型盘式磁选机，经现场应用于国内同类产品比较具有处理量大、回收率高、能耗低、结构简单、节水等特点，给用户带来明显的经济效益，用户的评价是“捞钱的机器”。
二、设备特点
1.处理量大，回收率高，耗水量少。
由于采用聚磁等技术组成的复合磁系，使得盘周围磁场深度大、场强高、梯度大，与其他同类产品现场使用比较回收量是它们的2-3倍，由于回收量大，所吸矿粉包容足量水足以卸料冲矿节水。
2.卸料容易、磁块不磨损。
采用移动磁场技术，被吸矿粉在水冲力作用下，借助移动磁场磁力，矿粉自动汇集靠近磁盘外沿，由于磁盘外沿为同一磁极（N或S），再根据磁场同级相斥原理，刮板很容易将其刮下并在磁面留下一层保护层。
3.结构简单、能耗小
采用普通摆线针轮减速机，无复杂的调速系统及复杂的感应盘卸料装置，比同类产品节能20%-50%。从根本上克服了从磁盘上顶端卸料，机械构造存在的磁盘松动、串轴等弊端。本设备运行过程中，除定时添加润滑油及更换刮料胶板外无需考虑机械故障。
三.产品型号及性能
本厂生产的尾矿回收机磁盘直径有ф1200、ф1500、ф1700三种；用户可根据需要的处理量、尾矿磁铁粉品位、安装空间选用适当的型号；处理量一般可按70立方/ф1200磁盘/个；110立方/ф1500磁盘/个；180立方/ф1700磁盘/个计算（参考值，实际应用应考虑品位、浓度等因素）
四、主要技术参数:
| 型号 | 圆盘直径/mm | 圆盘数量/片 | 工作面积/m3 | 给矿浓度/% | 处理能力/mpa | 卸矿水压/mpa | 电机功率/kw | 入选粒度/mm | 机重/t |
| Vk-120-9 | 1200 | 9 | 20.3 | 8-20 | 650-780 | 0.15 | 3 | 0.07-2 | 4.2 |
| Vk-150-9 | 1500 | 9 | 32.7 | 8-20 | 1040-1560 | 0.15 | 4 | 0.07-2 | 5 |
| Vk-200-9 | 2000 | 9 | 56.5 | 8-20 | 1700-2300 | 0.15 | 7.5 | 0.07-2 | 9 |
注：本设备各型号具体尺寸可根据用户需求制作。
